Jakie ciśnienie w instalacji CO zamkniętej? Optymalne wartości

W dzisiejszych domach, ciepło systemowe jest krwiobiegiem komfortu, a jego prawidłowe funkcjonowanie zależy od wielu czynników. Jednym z nich jest kluczowe zagadnienie jakim jest optymalne ciśnienie w instalacji CO zamkniętej. Zbyt niskie uniemożliwi przepływ ciepła, zbyt wysokie może doprowadzić do awarii komponentów. Wartość ta powinna mieścić się w przedziale od 1,2 do 1,5 bara dla zimnej instalacji, wzrastając do około 2 barów przy pełnym rozgrzaniu, a zrozumienie tych zależności pozwala uniknąć wielu problemów.

• Rola zabezpieczeń w instalacji zamkniętej: Zawory i naczynia
• Naczynie przeponowe CO: Budowa, zasada działania i dobór
• Ciśnienie robocze CO a ciśnienie otwarcia zaworu bezpieczeństwa
• Wpływ rozszerzalności cieplnej wody na ciśnienie w instalacji
• Monitoring i regulacja ciśnienia w instalacji CO: Praktyczne wskazówki
• Jakie ciśnienie w instalacji co zamkniętej

Kiedy woda podgrzewa się w instalacji centralnego ogrzewania, jej objętość rośnie. To zjawisko, nazywane rozszerzalnością cieplną, jest całkowicie naturalne, ale musi być odpowiednio zarządzane. Nadmierny wzrost ciśnienia w zamkniętym układzie, bez możliwości jego rozładowania, prowadziłby do uszkodzenia rur, połączeń, a nawet samego kotła. Dlatego tak ważne są mechanizmy kontroli, zapewniające bezpieczeństwo i efektywność systemu.

Powyższe dane to nie tylko suche liczby, ale świadectwo wyzwań, z jakimi mierzy się każda instalacja grzewcza. Spójrzmy na przykład: dla typowego gospodarstwa domowego z systemem CO o pojemności 200 litrów, naczynie wzbiorcze powinno mieć pojemność od 8 do 16 litrów, aby skutecznie absorbować zmiany objętości wody. Właściwe ciśnienie jest kluczowe, aby pompa obiegowa mogła efektywnie przesyłać ciepłą wodę przez cały system, zapewniając równomierne ogrzewanie wszystkich pomieszczeń, niezależnie od ich położenia czy wysokości.

Rola zabezpieczeń w instalacji zamkniętej: Zawory i naczynia

Zgodnie z normą PN-EN, instalacje centralnego ogrzewania muszą być wyposażone w urządzenia chroniące przed przekroczeniem maksymalnego ciśnienia roboczego i temperatury. To nie tylko wymóg prawny, ale fundament bezpieczeństwa użytkowników i trwałości systemu. Rodzaj tych zabezpieczeń zależy od typu instalacji otwartej czy zamkniętej oraz od mocy i rodzaju kotła.

Sprawdź Jakie ciśnienie w instalacji wodnej

W instalacjach typu otwartego, zabezpieczenie przed nadmiernym ciśnieniem realizuje otwarte naczynie wzbiorcze, zazwyczaj w kształcie walca lub prostopadłościanu. Jest ono połączone z instalacją rurą wzbiorczą i bezpieczeństwa. Z naczynia wyprowadzone są także rury przelewowa i odpowietrzająca, gwarantujące, że nadmiar wody, spowodowany rozszerzalnością cieplną, zostanie bezpiecznie odprowadzony.

Rozmiar rury wzbiorczej i bezpieczeństwa jest ściśle uzależniony od mocy źródła ciepła, a co najważniejsze na tych odcinkach nie wolno montować żadnej armatury odcinającej. To absolutna podstawa bezpieczeństwa, która zapewnia swobodny przepływ i możliwość rozładowania nadciśnienia w każdej, nawet awaryjnej sytuacji. Standardowa pojemność naczynia wzbiorczego to zwykle od 4 do 8% całego zładu wody w instalacji.

Naczynie przeponowe CO: Budowa, zasada działania i dobór

W instalacjach zamkniętych nieodzownym elementem jest naczynie przeponowe, które skutecznie stabilizuje ciśnienie w całej instalacji CO zamkniętej. To stalowy zbiornik podzielony wewnątrz specjalną membraną, która oddziela część powietrzną od części wodnej. Jego konstrukcja jest prosta, ale skuteczna w działaniu, zapewniając elastyczność systemu.

Dowiedz się więcej o Jakie ciśnienie w instalacji CO

Gdy instalacja jest pusta, membrana przylega do ścianek naczynia. W momencie napełniania instalacji zimną wodą, membrana lekko się odkształca, przyjmując rosnącą objętość wody. To elastyczne rozdęcie absorbuje początkowy napór, zapobiegając gwałtownym skokom ciśnienia, które mogłyby uszkodzić delikatne elementy systemu.

Wraz ze wzrostem temperatury wody w instalacji, jej objętość zwiększa się, a naczynie przeponowe przyjmuje nadwyżki objętości, utrzymując ciśnienie robocze w bezpiecznych granicach. Gazowa poduszka po drugiej stronie membrany kurczy się, kompensując wzrost ciśnienia w układzie, co chroni instalację przed przeciążeniem.

Ciśnienie robocze CO a ciśnienie otwarcia zaworu bezpieczeństwa

W domowych instalacjach typu zamkniętego, ciśnienie robocze zazwyczaj wynosi około 1,5 bara. Jest to optymalna wartość, która zapewnia efektywną pracę systemu bez nadmiernego obciążania jego elementów. Kluczowe jest, aby system był wyposażony w co najmniej jeden zawór bezpieczeństwa, umieszczony jak najbliżej źródła ciepła.

Powiązany temat jak zmniejszyć ciśnienie wody w instalacji

Pomiędzy zaworem bezpieczeństwa a kotłem nie wolno montować żadnych zaworów odcinających. To fundamentalna zasada bezpieczeństwa, która gwarantuje, że zawór zawsze będzie miał swobodny dostęp do nadciśnienia. Standardowo, zawór bezpieczeństwa powinien być dobrany na otwarcie przy ciśnieniu wynoszącym dwukrotność ciśnienia roboczego, czyli zazwyczaj 3 bary.

Należy zawsze stosować się do wytycznych producenta kotła, ponieważ może on zalecić inną wartość nastawy zaworu. Niezwykle ważne jest również zamontowanie rury wyrzutowej do zaworu bezpieczeństwa. Jej brak może skutkować poważnymi poparzeniami lub zalaniem delikatnej elektroniki w kotłowni w przypadku awarii.

Wpływ rozszerzalności cieplnej wody na ciśnienie w instalacji

Zjawisko rozszerzalności cieplnej wody jest fundamentalnym czynnikiem wpływającym na ciśnienie w instalacji CO zamkniętej. Kiedy woda w systemie grzewczym nagrzewa się, zwiększa swoją objętość. W zamkniętym układzie, bez odpowiednich mechanizmów kompensacyjnych, prowadziłoby to do znacznego wzrostu ciśnienia, co mogłoby uszkodzić całą instalację.

Dla przykładu, na każdy wzrost temperatury o 10 stopni Celsjusza, objętość wody zwiększa się o około 0,3%. Chociaż ta wartość wydaje się niewielka, w dużych systemach grzewczych, zawierających setki litrów wody, może to oznaczać znaczną nadwyżkę objętości, wymagającą efektywnego zarządzania. Niewielki wzrost temperatury, powiedzmy z 20 do 70 stopni Celsjusza, może zwiększyć objętość 200 litrów wody o ponad 3 litry.

Właśnie dlatego niezbędne jest naczynie przeponowe, które absorbuje tę zmieniającą się objętość. Gumowa membrana w naczyniu ugina się, kompensując wzrost objętości wody, a tym samym utrzymując ciśnienie systemowe w bezpiecznych, akceptowalnych granicach. Odpowiedni dobór rozmiaru naczynia przeponowego jest kluczowy dla prawidłowego działania instalacji i jej długowieczności.

Monitoring i regulacja ciśnienia w instalacji CO: Praktyczne wskazówki

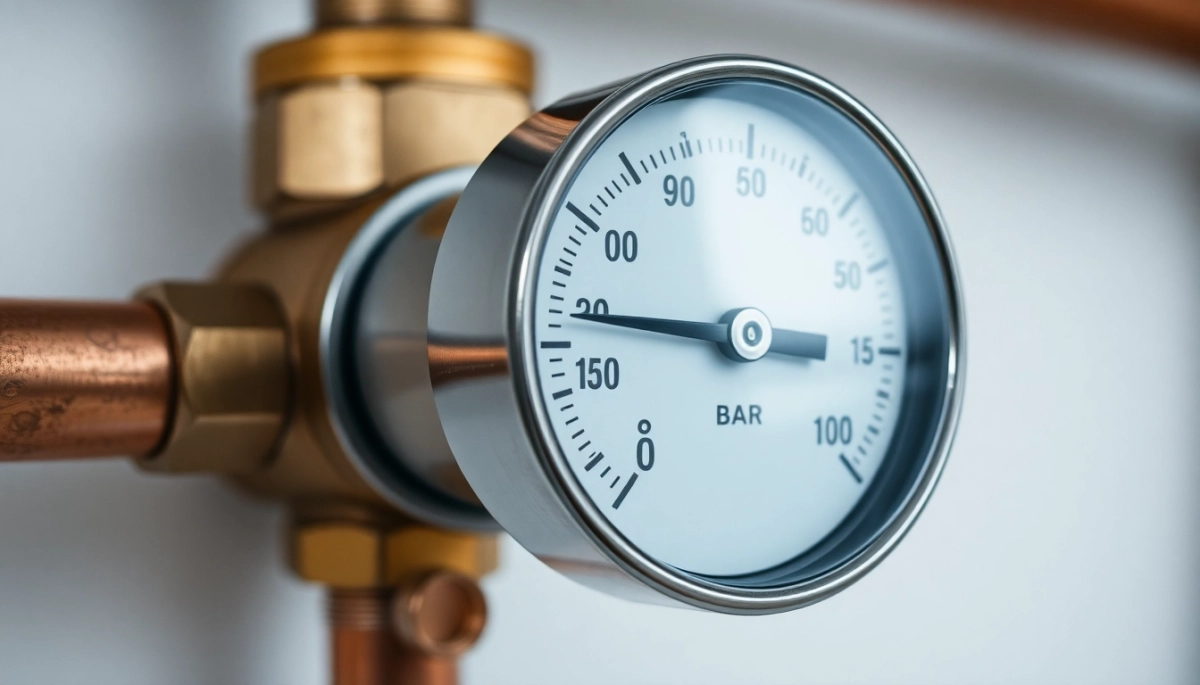

Regularne monitorowanie ciśnienia w instalacji CO zamkniętej jest tak samo ważne, jak każda inna rutynowa czynność konserwacyjna. Manometr, umieszczony zazwyczaj na kotle lub w jego pobliżu, jest naszym głównym wskaźnikiem. Należy sprawdzać jego wskazania co najmniej raz w miesiącu, a najlepiej raz w tygodniu, zwłaszcza w szczycie sezonu grzewczego.

Jeśli zauważymy, że ciśnienie spada poniżej zalecanego poziomu 1,2-1,5 bara dla zimnej instalacji, konieczne jest uzupełnienie wody. Zazwyczaj odbywa się to za pomocą zaworu do napełniania, który znajduje się w pobliżu kotła. Należy dolewać wodę powoli, obserwując jednocześnie wskazania manometru, aż osiągniemy prawidłową wartość.

W przypadku, gdy ciśnienie nadmiernie wzrasta i regularnie uruchamia się zawór bezpieczeństwa, może to oznaczać problem z naczyniem przeponowym jego uszkodzenie lub zbyt małą pojemność. W takiej sytuacji warto skonsultować się z instalatorem. Pamiętajmy, że stabilne i prawidłowe ciśnienie w instalacji to gwarancja jej bezproblemowej i efektywnej pracy przez długie lata.

Jakie ciśnienie w instalacji co zamkniętej

• Jakie jest optymalne ciśnienie w instalacji CO zamkniętej?

  Optymalne ciśnienie w instalacji CO zamkniętej, gdy instalacja jest zimna, powinno wynosić od 1,2 do 1,5 bara. Po pełnym rozgrzaniu, ciśnienie może wzrosnąć do około 2 barów.

• Dlaczego ciśnienie w instalacji CO zamkniętej wzrasta podczas ogrzewania wody?

  Ciśnienie w instalacji CO zamkniętej wzrasta podczas ogrzewania wody z powodu zjawiska rozszerzalności cieplnej. Kiedy woda nagrzewa się, zwiększa swoją objętość. W zamkniętym układzie, bez możliwości swobodnego rozszerzania się, prowadzi to do wzrostu ciśnienia.

• Jaka jest rola naczynia przeponowego w instalacji CO zamkniętej?

  Naczynie przeponowe w instalacji CO zamkniętej ma za zadanie stabilizować ciśnienie poprzez absorbowanie zmian objętości wody spowodowanych rozszerzalnością cieplną. Membrana wewnątrz naczynia oddziela część wodną od gazowej, kompensując wzrost objętości wody i utrzymując ciśnienie w bezpiecznych granicach.

• Jak często należy monitorować ciśnienie w instalacji CO zamkniętej i co zrobić, gdy jest zbyt niskie?

  Ciśnienie w instalacji CO zamkniętej należy monitorować regularnie, najlepiej raz w tygodniu, zwłaszcza w sezonie grzewczym. Jeśli ciśnienie spadnie poniżej zalecanego poziomu (1,2-1,5 bara dla zimnej instalacji), należy uzupełnić wodę w systemie, używając zaworu do napełniania i obserwując manometr, aż osiągnie prawidłową wartość.
