Jakie kable do instalacji elektrycznej? Wybierz bezpiecznie!

Zastanawiasz się, jakie kable do instalacji elektrycznej wybrać, aby Twój dom był bezpieczny i funkcjonalny? Decyzja ta, choć z pozoru techniczna, ma fundamentalne znaczenie. W skrócie, kluczem jest dobór odpowiedniego przekroju i rodzaju kabla do zamierzonego zastosowania, co zapewni niezawodne działanie i ochroni przed zagrożeniami. Pamiętaj, że diabeł tkwi w szczegółach, a każdy element instalacji elektrycznej odgrywa crucialną rolę.

• Przekroje kabli: Oświetlenie a gniazdka 230V
• Kable miedziane: Rodzaje i zastosowanie w instalacji
• Znaczenie izolacji i oznaczeń kabli elektrycznych
• Przewody ochronne i neutralne: Bezpieczeństwo instalacji
• Kable do gniazdek: Giętkie czy sztywne płaskie?
• Wybór kabli do instalacji podtynkowej
• Jakie kable do instalacji elektrycznej Q&A

W dzisiejszych czasach, gdy nasze mieszkania stają się prawdziwymi centrami technologicznymi, wypełnionymi niezliczoną liczbą urządzeń elektrycznych od smartfonów po zaawansowane systemy smart home pytanie o właściwy rodzaj kabla staje się bardziej palące niż kiedykolwiek. Właściwy wybór to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa. Zbyt cienki przewód może przegrzać się, prowadząc nawet do pożaru, natomiast optymalnie dobrany zapewni lata bezproblemowej eksploatacji.

W zakresie doboru kabli do domowej instalacji elektrycznej, kluczowe są nie tylko podstawowe zasady wyboru, ale również szczegółowe dane dotyczące specyfikacji oraz ich przeznaczenia. Przyjrzyjmy się temu zagadnieniu w kontekście efektywności i bezpieczeństwa użytkowania.

Analizując powyższe dane, widać wyraźnie, że wybór kabli do gniazdka czy oświetlenia to nie „widzimisię”, lecz inżynierski proces. Na przykład, zastosowanie przewodów miedzianych, zarówno giętkich, jak i sztywnych płaskich, jest polecane ze względu na ich doskonałą przewodność i trwałość, co przekłada się na długotrwałą i bezawaryjną pracę całej instalacji. Warto również zwrócić uwagę na fakt, że izolacja z PVC lub polwinitu nie tylko zapewnia dodatkową ochronę, ale także ułatwia prawidłowe podłączenie przewodów w tablicy rozdzielczej i poszczególnych obwodach, co jest kluczowe dla prawidłowego funkcjonowania systemu.

Polecamy Jaki przekrój kabla do instalacji w domu

Przekroje kabli: Oświetlenie a gniazdka 230V

Wybór odpowiedniego przekroju przewodu do instalacji domowej to fundament bezpieczeństwa i efektywności. Jest to kluczowa decyzja, która wpływa na komfort użytkowania i minimalizuje ryzyko awarii. Pamiętaj, aby nie szukać oszczędności tam, gdzie stawką jest bezpieczeństwo Twoich bliskich.

Zastanawiając się nad kabli elektrycznych do gniazdek i oświetlenia, warto wiedzieć, że nie ma jednego uniwersalnego rozwiązania. Do oświetlenia zazwyczaj stosuje się przewody o przekroju 1.5 mm², co jest w zupełności wystarczające dla typowych obwodów oświetleniowych. Dla gniazdek elektrycznych, szczególnie tych, do których podłączamy urządzenia o większej mocy, takie jak żelazka czy odkurzacze, standardem są przewody o przekroju 2.5 mm². Ten przekrój zapewnia odpowiednią obciążalność prądową i minimalizuje ryzyko przegrzania.

Czy zawsze potrzebujemy przewodu o przekroju 2.5 mm² do każdego gniazdka? Otóż nie, nie w każdym przypadku. Jeśli planujemy podłączać wyłącznie urządzenia niskiej mocy, istnieje pokusa zastosowania cieńszego kabla. Jednak w praktyce lepiej zdecydować się na przewód o przekroju 2.5 mm², zapewniając tym samym przyszłościową elastyczność i bezpieczeństwo. Nigdy nie wiesz, co zechcesz podłączyć do gniazdka w przyszłości, a przewidziane zapasy mocy to najlepsza polisa ubezpieczeniowa.

Podobny artykuł Jak dobrać kable do instalacji elektrycznej

Dla obwodów zasilających płyty indukcyjne, piekarniki czy inne urządzenia o szczególnie dużym poborze mocy, zaleca się przewody o jeszcze większych przekrojach, np. 4 mm² lub 6 mm². Ważne jest, aby to odpowiedział projekt instalacji elektrycznej, sporządzony przez doświadczonego elektryka, który uwzględni wszystkie Twoje potrzeby i zabezpieczy Cię przed nieprzewidzianymi konsekwencjami.

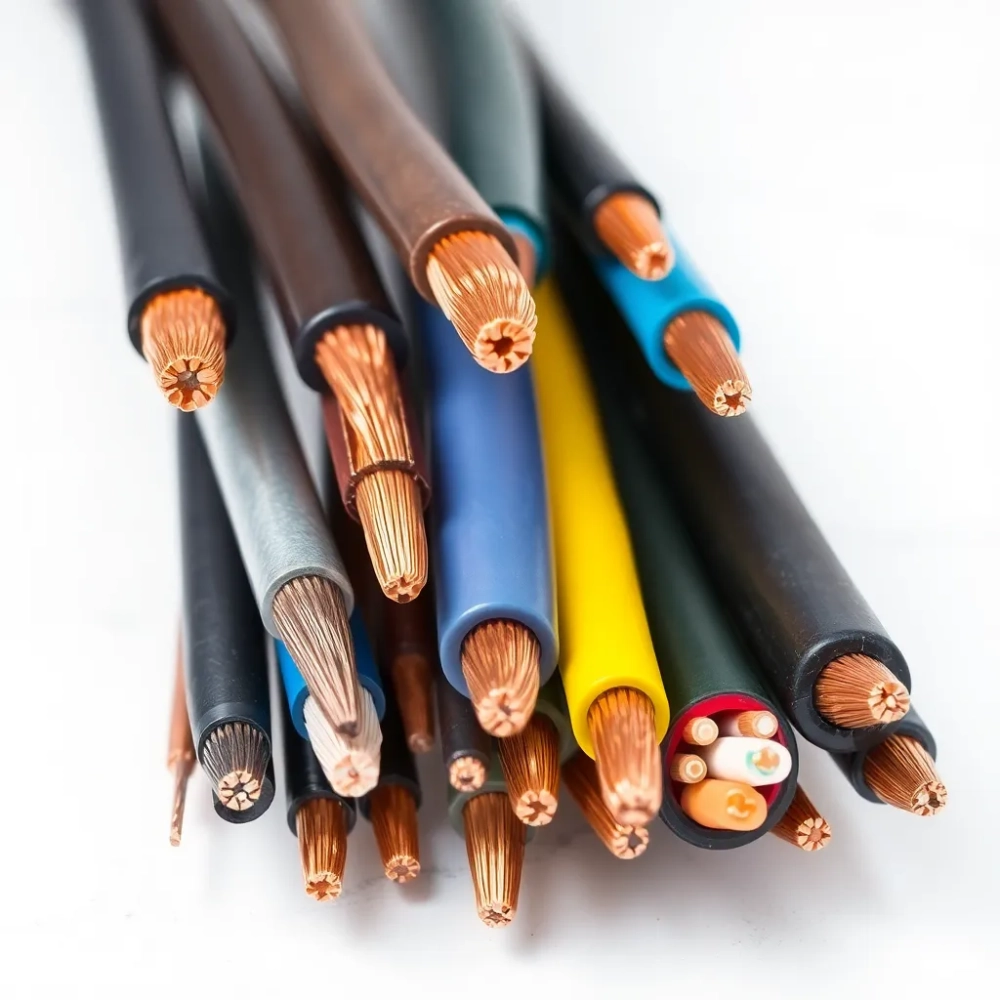

Kable miedziane: Rodzaje i zastosowanie w instalacji

Kable miedziane to absolutny standard w nowoczesnych instalacji elektrycznej. Miedź, jako doskonały przewodnik prądu, gwarantuje niską rezystancję i minimalne straty energii, co przekłada się na efektywność całej sieci. To trochę jak autostrada dla elektronów im szersza i gładka droga, tym szybciej i sprawniej dotrą do celu.

W instalacjach domowych spotykamy się głównie z dwoma typami kabli miedzianych: giętkimi i sztywnymi płaskimi. Kable giętkie, jak sama nazwa wskazuje, charakteryzują się większą elastycznością. Są idealne do ruchomych połączeń, np. w urządzeniach AGD, przedłużaczach, czy do podłączania lamp. Ich struktura sprawia, że łatwo dopasowują się do kształtu i są odporne na wielokrotne zginanie.

Z kolei kable sztywne płaskie, takie jak popularne YDYp (w polwinitowej izolacji z płaskiej oponie), są przeznaczone do instalacji stałych, układanych na lub pod tynkiem. Ich sztywność ułatwia układanie w kanałach i bruzdach, a płaska forma sprawia, że są idealne do montażu podtynkowego, minimalizując konieczność głębokiego kucia. To właśnie one stanowią szkielet większości domowych instalacji.

Warto również wspomnieć o kablach miedzianych wielodrutowych, które oferują kompromis między giętkością a sztywnością. Są one często stosowane tam, gdzie potrzebna jest pewna elastyczność, ale jednocześnie wymagana jest solidność połączenia. Dobór odpowiedniego typu kabla miedzianego to decyzja, którą najlepiej podjąć po konsultacji z elektrykiem, biorąc pod uwagę specyfikę miejsca i przeznaczenie obwodu.

Znaczenie izolacji i oznaczeń kabli elektrycznych

Izolacja kabla elektrycznego to jego pierwsza linia obrony tarcza chroniąca przed porażeniem prądem, zwarciem, czy pożarem. Rodzaj izolacji, jej grubość i jakość mają bezpośrednie przełożenie na bezpieczeństwo i trwałość całej instalacji. To właśnie ona decyduje o tym, czy prąd płynie tam, gdzie powinien, czy też jego „droga ucieczki” może prowadzić do niebezpiecznych sytuacji. Typowa izolacja z PVC lub polwinitu jest najczęściej stosowana w instalacjach domowych ze względu na swoją wytrzymałość i odporność na wilgoć.

Nie mniejsze znaczenie mają oznaczenia na kablach. To swoisty „język” dla elektryków, ale i dla każdego, kto chce zrozumieć, z czym ma do czynienia. Na kablu znajdziemy informacje o typie, przekroju, napięciu znamionowym, a także o normach, które spełnia. Przykładem jest oznaczenie „YDYp 3x2.5” gdzie YDYp to typ kabla (przewód miedziany, sztywny, w izolacji polwinitowej, z płaską oponą), „3” oznacza liczbę żył, a „2.5” to przekrój każdej żyły w milimetrach kwadratowych.

Kolorystyka żył w kablach także ma swoje ściśle określone znaczenie, co jest podyktowane normami bezpieczeństwa. Oznaczenia kolorystyczne żył ułatwiają identyfikację funkcji przewodu, co jest kluczowe dla prawidłowego podłączenia i uniknięcia błędów, które mogłyby prowadzić do zagrożeń. Przykładowo, żółto-zielony przewód zawsze oznacza przewód ochronny (PE Protection Eart), niebieski to przewód neutralny (N Neutral), natomiast pozostałe kolory (najczęściej brązowy, czarny, szary) zarezerwowane są dla przewodów fazowych (L Line). Znajomość tych oznaczeń pozwala na bezbłędne podłączenie urządzeń i zapewnienie maksymalnego bezpieczeństwa.

Zrozumienie tych oznaczeń i znaczenia izolacji to podstawa dla każdego, kto ma do czynienia z elektryką, nawet na podstawowym poziomie. Pomaga to w świadomym wyborze przewodów elektrycznych i uniknięciu kosztownych i niebezpiecznych błędów. Pamiętaj, że w przypadku wątpliwości zawsze warto polegać na wiedzy i doświadczeniu wykwalifikowanego elektryka.

Przewody ochronne i neutralne: Bezpieczeństwo instalacji

Przewód ochronny (PE) i neutralny (N) to często niedoceniane, a wręcz kluczowe elementy każdej instalacji elektrycznej. Ich rola jest absolutnie fundamentalna dla bezpieczeństwa użytkowników i ochrony urządzeń. Można by rzec, że są to cisi strażnicy, którzy w razie awarii ratują życie i sprzęt. Obecność tych przewodów w każdym obwodzie minimalizuje ryzyko porażenia prądem, zapewniając bezpieczne odprowadzenie prądu upływowego do ziemi.

Przewód ochronny (oznaczany kolorem żółto-zielonym) jest podłączony do metalowych obudów urządzeń elektrycznych. Gdy dojdzie do uszkodzenia izolacji i faza dotknie obudowy, prąd przepłynie przez przewód ochronny do ziemi, powodując zadziałanie bezpiecznika lub wyłącznika różnicowoprądowego. To zapobiega porażeniu osoby, która dotknęłaby wadliwego urządzenia. Jest to ostatnia linia obrony przed śmiertelnym zagrożeniem nie bez powodu jest tak ważny.

Przewód neutralny (kolor niebieski) służy do zamknięcia obwodu elektrycznego między urządzeniem a źródłem zasilania. W normalnych warunkach nie płynie przez niego prąd, ale jest niezbędny do prawidłowego działania większości urządzeń. Współpracując z przewodem fazowym, dostarcza energię do naszych domów. Chociaż nie jest bezpośrednio "ochronnym" przewodem w sensie bezpieczeństwa przed porażeniem, jego prawidłowe podłączenie jest niezbędne dla stabilności i funkcjonalności instalacji.

Prawidłowe połączenie i ciągłość przewodów ochronnych i neutralnych jest regularnie sprawdzana podczas przeglądów instalacji elektrycznej. Jakakolwiek przerwa czy nieprawidłowość w tych obwodach stanowi poważne zagrożenie i może prowadzić do niebezpiecznych sytuacji. Dlatego tak ważne jest, aby projekt i wykonanie instalacji były zgodne z obowiązującymi normami i wykonywane przez wykwalifikowanego specjalistę.

Kable do gniazdek: Giętkie czy sztywne płaskie?

Wybór między kabli do gniazdka giętkimi a sztywnymi płaskimi to dylemat, który pojawia się podczas planowania instalacji. Odpowiedź zależy od specyfiki miejsca montażu i rodzaju gniazdek. Przykładowo, dla standardowych gniazd wtyczkowych ściennych oraz tych montowanych w szafkach kuchennych czy biurkach, zaleca się przewody o większym przekroju, aby sprostać planowanemu obciążeniu i zapewnić odpowiednie napięcie dla zasilania urządzeń, a sam rodzaj kabla będzie się różnił.

Do instalacji w ścianach lub w kanałach instalacyjnych, czyli wszędzie tam, gdzie kabel ma być ułożony na stałe, preferowane są kable sztywne płaskie, takie jak YDYp 3x2.5 (lub YDY 3x2.5 dla okrągłego przekroju). Są one trwałe, odporne na uszkodzenia mechaniczne po zamurowaniu i łatwe do układania w prostych liniach. Ich sztywność sprawia, że raz ułożone, pozostają na swoim miejscu, co jest kluczowe dla organizacji i długowieczności instalacji podtynkowej.

Natomiast do gniazdek meblowych, takich jak te montowane w biurkach, wyspach kuchennych czy szafkach RTV, gdzie potrzebna jest większa swoboda manewru i możliwość łatwego przemieszczania, znacznie lepszym wyborem są przewody giętkie okrągłe, np. OWY 3x2.5. Ich elastyczność pozwala na swobodne prowadzenie kabla w niewielkich przestrzeniach i podłączanie urządzeń, które mogą być często odłączane lub przesuwane. W tym przypadku komfort użytkowania przewyższa potrzebę ścisłego ułożenia.

Podsumowując, decyzja o tym, czy użyć kabli giętkich, czy sztywnych, powinna być podyktowana przede wszystkim miejscem i sposobem montażu gniazdka, a także przyszłym przeznaczeniem obwodu. Zawsze dążymy do optymalnego połączenia bezpieczeństwa, funkcjonalności i estetyki. Warto zauważyć, że niezależnie od wybranego typu, kluczowe jest zachowanie odpowiedniego przekroju przewodów względem przewidywanego obciążenia oraz dostosowanie się do lokalnych przepisów i norm budowlanych.

Wybór kabli do instalacji podtynkowej

Wybór kabli do instalacji elektrycznych podtynkowej to decyzja, która na długie lata zdeterminuje funkcjonalność i bezpieczeństwo Twojego domu. Jest to proces, który wymaga przemyślenia i wiedzy. Odpowiednie kable to fundament niewidzialny, ale niezbędny dla komfortowego i bezpiecznego życia codziennego. Pamiętaj, im dłużej i dokładniej zaplanujesz ten etap, tym mniej niespodzianek spotka Cię w przyszłości.

Dla instalacji podtynkowej, czyli takiej, która jest ukryta w ścianach, podłogach lub sufitach, najczęściej stosuje się kable sztywne w izolacji polwinitowej. Są one wytrzymałe, odporne na uszkodzenia mechaniczne (co jest kluczowe po otynkowaniu) i dobrze znoszą warunki panujące w bruzdach i kanałach instalacyjnych. To rozwiązanie jest standardem w budownictwie mieszkaniowym, zapewniając trwałość i bezpieczeństwo na lata.

Należy zwrócić uwagę na to, że układanie kabli podtynkowo wymaga precyzji i wiedzy, nie tylko w kwestii samego wyboru kabli, ale także technik ich układania. Ważne jest, aby unikać zbędnych połączeń, które mogłyby stać się punktami awarii. Wszystkie połączenia powinny być wykonywane w puszkach instalacyjnych, które są łatwo dostępne do kontroli i ewentualnych napraw. Jest to zasada „złota rączka” minimalizuj liczbę połączeń, maksymalizuj dostępność.

Pomimo dostępności wielu poradników i informacji w internecie, doświadczony elektryk jest nieocenionym wsparciem. Pomoże Ci nie tylko dowiedzieć się wszystkiego na temat instalacji elektrycznych, ale przede wszystkim przeprowadzi Cię przez proces doboru najlepszych rozwiązań dla Twojego domu, uwzględniając wszystkie aspekty bezpieczeństwa i przyszłych potrzeb. To inwestycja, która zwraca się wielokrotnie, gwarantując spokój ducha i niezawodność.

Jakie kable do instalacji elektrycznej Q&A

• Jaki przekrój kabla jest odpowiedni do oświetlenia, a jaki do gniazdek elektrycznych?

  Do obwodów oświetleniowych zazwyczaj stosuje się przewody o przekroju 1.5 mm². Dla gniazdek elektrycznych, szczególnie tych, do których podłączamy urządzenia o większej mocy, standardem są przewody o przekroju 2.5 mm². Dla urządzeń o bardzo dużym poborze mocy, jak płyty indukcyjne czy piekarniki, zaleca się przewody 4 mm² lub 6 mm².

• Jakie są główne typy kabli miedzianych stosowanych w instalacjach domowych i kiedy się je stosuje?

  W instalacjach domowych spotyka się głównie dwa typy kabli miedzianych: giętkie i sztywne płaskie. Kable giętkie są idealne do ruchomych połączeń, np. w AGD, przedłużaczach czy do podłączania lamp. Kable sztywne płaskie (np. YDYp) są przeznaczone do instalacji stałych, układanych na lub pod tynkiem, ze względu na ich sztywność i łatwość układania w kanałach i bruzdach.

• Dlaczego izolacja i oznaczenia na kablach są tak ważne?

  Izolacja kabla to pierwsza linia obrony przed porażeniem prądem, zwarciem czy pożarem; jej rodzaj, grubość i jakość bezpośrednio wpływają na bezpieczeństwo i trwałość instalacji. Oznaczenia na kablach (typ, przekrój, napięcie, normy) oraz kolory żył (np. żółto-zielony dla PE, niebieski dla N) są kluczowe dla prawidłowej identyfikacji, podłączenia i minimalizowania ryzyka błędów, co ma fundamentalne znaczenie dla bezpieczeństwa.

• Czym różnią się kable giętkie od sztywnych płaskich przy wyborze kabli do gniazdek i kiedy który typ jest bardziej odpowiedni?

  Przy wyborze kabli do gniazdek należy kierować się miejscem montażu i przeznaczeniem. Do standardowych gniazd wtyczkowych ściennych oraz tych montowanych podtynkowo preferowane są kable sztywne płaskie (np. YDYp 3x2.5), ponieważ są trwałe, odporne po zamurowaniu i łatwe w układaniu. Natomiast do gniazdek meblowych, gdzie potrzebna jest większa swoboda i możliwość przemieszczania (np. w biurkach, wyspach kuchennych), lepszym wyborem są przewody giętkie okrągłe (np. OWY 3x2.5) ze względu na ich elastyczność.
