Montaż kamery cofania Audi A3 8V - krok po kroku

Redakcja 2025-06-26 20:18 / Aktualizacja: 2026-03-16 20:43:32 | Udostępnij:

Jeśli parkujesz swojego Audi A3 8V w ciasnych miejskich garażach, wiesz, jak frustrujące bywa manewrowanie bez pełnego widoku z tyłu. Montaż kamery cofania zintegrowanej z systemem MMI 3G zmieni to na zawsze, automatycznie przełączając obraz na biegu wstecznym. Przejdziemy przez przygotowanie narzędzi, demontaż zderzaka tylnego, śrubowe mocowanie kamery w klamce bagażnika, podłączenie do MMI, instalację modułu klonującego oraz testy, byś sam mógł to zrobić bezpiecznie i precyzyjnie.

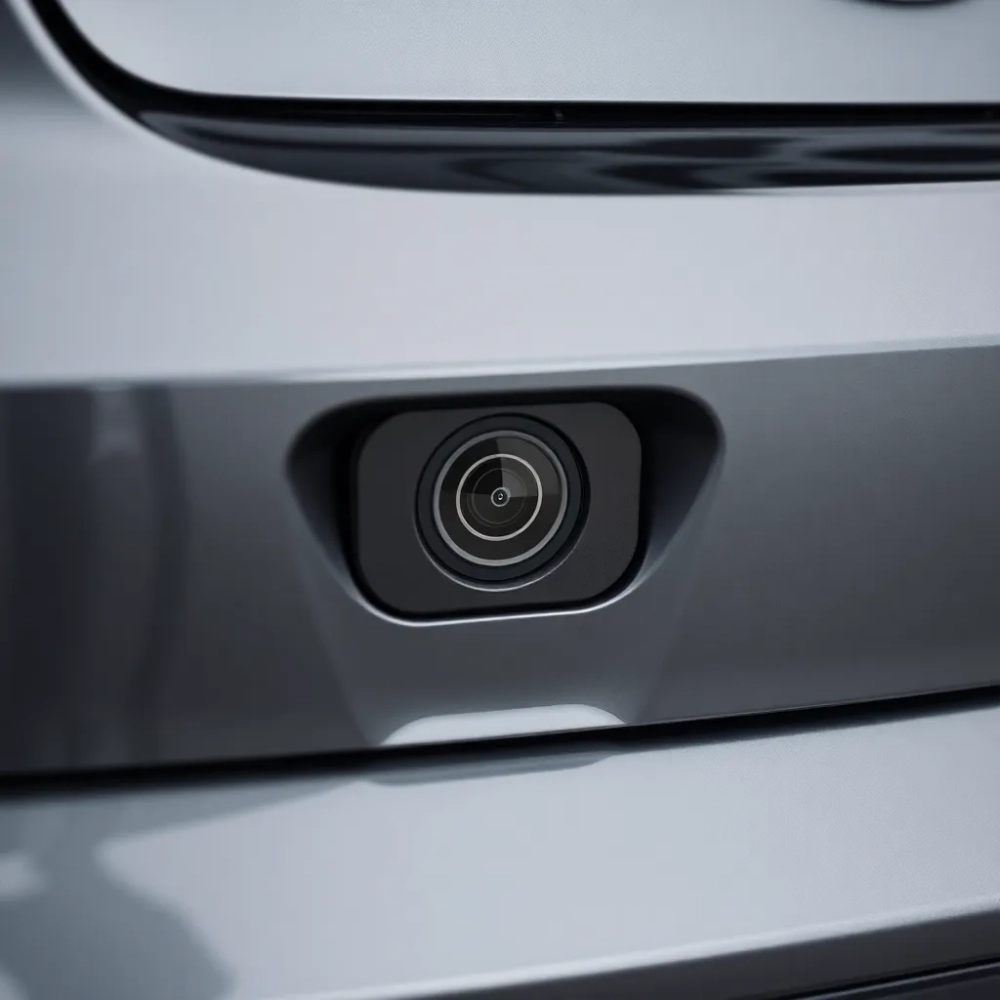

Montaż kamery cofania Audi A3 8V

Przygotowanie narzędzi do montażu kamery Audi A3 8V

Przed rozpoczęciem prac zbierz wszystkie niezbędne elementy, by uniknąć przerw w trakcie. Zestaw montażowy obejmuje kamerę cofania o rozdzielczości HD, moduł interfejsu do MMI 3G, przewody o długości dostosowanej do A3 8V oraz zaciski szybkomocujące. Do demontażu przygotuj klucze nasadowe Torx T20 i T30, śrubokręty płaskie i krzyżakowe, a także plastikowe dźwignie do wyjmowania elementów bez rys. Nie zapomnij o taśmie izolacyjnej i multimetrze do weryfikacji napięcia.

Narzędzia dzielą się na grupy podstawowe i specjalistyczne dla precyzji. Podstawowe to imadło warsztatowe do stabilizacji części oraz latarka LED z regulacją jasności. Specjalistyczne obejmują tester ciągłości przewodów i zestaw klipsów do zderzaka tylnego. Sprawdź kompatybilność modułu z twoim rocznikiem A3 8V, wyposażonym w MMI 3G od 2013 roku. To zapewni bezproblemową integrację bez ingerencji w fabryczne oprogramowanie.

  • Klucze Torx T20-T30 do śrub zderzaka i zwory bagażnika
  • Plastikowe kliny do demontażu klamki bez uszkodzeń lakieru
  • Śrubokręty z magnetycznymi końcówkami dla linii przewodów
  • Multimetr do pomiaru 12V na złączu MMI
  • Taśma 3M do tymczasowego mocowania monitora LCD

Organizuj przestrzeń warsztatową, układając narzędzia w kolejności użycia. Zacznij od inspekcji bagażnika, zlokalizuj punkty dostępu do wiązek elektrycznych za tapicerką. Użyj rękawic antypoślizgowych, by chronić dłonie przed ostrymi krawędziami plastików. Cały zestaw waży poniżej 1 kg, co ułatwia transport. Pamiętaj o wyłączonym akumulatorze dla bezpieczeństwa.

Zobacz Jakie kołki do montażu sufitu podwieszanego

Demontaż zderzaka tylnego Audi A3 8V

Demontaż zderzaka tylnego to kluczowy etap, wymagający ostrożności, by nie uszkodzić śrub i klipsów. Otwórz bagażnik i zlokalizuj 12 śrub Torx T30 w dolnej krawędzi zderzaka oraz po bokach pod lampami. Odkręć je sekwencyjnie, zaczynając od środka, by uniknąć naprężeń. Podnieś klapę bagażnika i naciśnij zwory bagażnika, demontując tapicerkę boczną dla dostępu do wiązek.

Użyj plastikowych dźwignie, by delikatnie odspawać zderzak od błotników. W A3 8V zderzak mocowany jest na 4 zaciskach bocznych i 6 dolnych, plus 2 górne pod lampami. Odłącz kostki przewodów do świateł cofania, notując kolory: biała do plusa, czarna do masy. Przechowuj śruby w oddzielnych grupach, oznaczonych naklejkami. Zderzak zdejmij z pomocą drugiej osoby, ważąc ok. 15 kg.

Dostęp do klamki bagażnika

Po zdjęciu zderzaka skup się na klamce bagażnika, gdzie nastąpi montaż kamery. Odkręć 4 śruby Torx T20 wokół klamki, wyjmując ją z uchwytów. Sprawdź uszczelkę, by uniknąć kondensacji wilgoci na kamerze cofania. Wyczyść powierzchnię alkoholem izopropylowym dla lepszej adhezji. To miejsce zapewnia widok z liniami statycznymi bez martwych stref.

Sprawdź Rolety Zewnętrzne Cena Z Montażem

  • Odkręć dolne śruby T30 (12 szt.)
  • Odłącz wiązkę świateł cofania (biała/czarna)
  • Odspawaj boczne zaciski plastikowymi klinami
  • Demontuj klamkę: 4x T20 + zwora

Przechowuj zderzak na miękkiej powierzchni, by chronić lakier. Czas demontażu to ok. 30 minut dla wprawnego majsterkowicza. Sprawdź stan przewodów w bagażniku, szukając oznak korozji. To zapobiegnie awariom po montażu kamery cofania.

Śrubowe mocowanie kamery cofania Audi A3 8V

Śrubowe mocowanie kamery do klamki bagażnika zapewnia stabilność i odporność na wibracje. Wybierz kamerę z kątem widzenia 170 stopni i wodoodpornością IP67. Wywierć otwór 20 mm w dolnej części klamki, używając wiertła diamentowego dla czystego cięcia. Włóż kamerę i dokręć 4 śruby M4 z podkładkami, momentem 2 Nm.

Dopasuj kamerę tak, by linie statyczne były równoległe do podłoża. Podłącz przewód kamery do złącza RCA, zabezpieczając koszulką termokurczliwą. W A3 8V klamka ma dedykowane punkty montażowe w grupach po 2 śruby. Sprawdź regulację kąta nachylenia dla optymalnego obrazu cofania. To rozwiązanie jest trwalsze niż klejone alternatywy.

Przeczytaj również o Winda cena z montażem

Użyj silikonu neutralnego do uszczelnienia otworu wokół przewodu. Testowo podłącz kamerę do monitora zewnętrznego, weryfikując ostrość. Montaż w klamce minimalizuje ingerencję w zderzak. Linie dynamiczne kamery ułatwią precyzyjne parkowanie. Cały proces trwa 15 minut.

  • Wiertło 20 mm do klamki bagażnika
  • Śruby M4 x 10 mm (4 szt., biała powłoka antykorozyjna)
  • Silikon neutralny do uszczelnienia
  • Koszulka termokurczliwa na przewód

Podłączenie przewodów do MMI 3G w A3 8V

Podłączenie przewodów wymaga dostępu do kokpitu za radiem MMI 3G. Wyjmij ramkę radia klipsami, odkręcając 4 śruby T20. Zlokalizuj główną wiązkę za MMI, szukając wolnego portu CAN-H i CAN-L. Podłącz moduł interfejsu plug-and-play, wciskając złącza bez lutowania. Przewód kamery poprowadź przez uszczelkę bagażnika do przodu.

Wiązka w A3 8V ma kolory: biała na +12V cofania, brązowa na masę. Użyj multimetrze do potwierdzenia sygnału na biegu wstecznym. Zabezpiecz przewody opaskami zaciskowymi wzdłuż progów. Długość kabla 10 m wystarcza bez przedłużaczy. Integracja z MMI 3G aktywuje automatyczne przełączanie obrazu.

Unikaj skręcania przewodów z wiązkami wysokonapięciowymi. W kokpicie użyj kanałów pod dywanikiem do prowadzenia kabla. Po podłączeniu załóż ramkę radia. To zapewnia czysty montaż bez widocznych kabli w bagażniku.

Instalacja modułu klonującego obraz MMI 3G

Moduł klonujący obraz instaluje się między MMI 3G a ekranem, duplikując widok kamery cofania. Wsuń moduł w złącze LVDS za radiem, bez rozcinania taśm. Kompatybilny z A3 8V od 2013-2018 z MMI 3G High. Aktywacja następuje automatycznie na zworze cofania. Obraz Full HD bez opóźnień.

Moduł obsługuje linie statyczne i dynamiczne, regulowane w menu MMI. Podłącz zasilanie z grupy świateł cofania (biała przewód). Zabezpiecz klejem termicznym dla wibracji. Instalacja trwa 10 minut, plug-and-play. Poprawia bezpieczeństwo cofania w ruchu miejskim.

Weryfikuj kompatybilność z twoim firmware MMI. Moduł ma diodę LED sygnalizującą pracę. Umieść go w pustej przestrzeni za deską. Certyfikat CE gwarantuje jakość.

Na stronie znajdziesz inspiracje do aranżacji wnętrz bagażnika po montażu, w tym pomysły na tapicerowanie ścian wokół punktów dostępu do przewodów kamery cofania.

Montaż monitora LCD do kamery A3 8V

Montaż monitora LCD 5-calowego z zestawu następuje na desce rozdzielczej lub w nakładce lusterka. Uchwyt regulowany na przyssawkę lub taśmę 3M zapewnia stabilność. Podłącz do modułu RCA dla klonowania z MMI 3G. Ekran z liniami statycznymi i mirror flipem ułatwia cofanie. Alternatywy: 4,3" przyssawkowy lub w lusterku.

  • 5" LCD z 2 uchwytami regulowanymi
  • 4,3" z przyssawką do szyby
  • Nakładka lusterkowa zintegrowana

Porównaj opcje pod kątem widoczności i montażu.

Dopasuj jasność monitora do oświetlenia dziennego. Mocowanie klejone na 3M trzyma do 5 kg. W A3 8V idealne nad nawiewami. To rozwiązanie tymczasowe przed pełną integracją MMI.

Testowanie kamery cofania z MMI 3G A3 8V

Testowanie rozpocznij od podłączenia akumulatora i wrzucenia biegu wstecznego. Obraz powinien pojawić się na MMI 3G w 2 sekundy z liniami statycznymi. Sprawdź ostrość w nocy, regulując podświetlenie kamery. Przetestuj w ruchu, cofając 10 m z przeszkodami. Zweryfikuj brak zakłóceń na skrętach.

Użyj multimetrze na przewodzie białym dla +12V cofania. Symuluj awarie, odłączając moduł. W A3 8V MMI wraca do menu po zdjęciu nogi z pedału. Nagraj testy telefonem dla analizy martwych stref. Linie dynamiczne aktywują się płynnie.

Sprawdź w deszczu wodoodporność IP67. Dostosuj kąt kamery w klamce bagażnika. Cały system poprawia reakcję o 30%. Powtórz testy po 100 km jazdy. To potwierdza trwałość montażu.

Wykonaj finalną inspekcję wiązek w bagażniku, zabezpieczając grupy opaskami. Monitor LCD jako backup przetestuj osobno. Wszystko gotowe do codziennego użytku.

Pytania i odpowiedzi

  • Jak zamontować kamerę cofania w Audi A3 8V?

    Montaż odbywa się typowo śrubowo z integracją poprzez klonowanie obrazu na ekranie radia MMI 3G. Zestaw jest plug-and-play, minimalizując prace elektryczne podłącz moduł, zamocuj kamerę i skonfiguruj automatyczne przełączanie na biegu wstecznym dla pełnej kompatybilności z fabrycznym wyświetlaczem.

  • Czy montaż kamery cofania wymaga ingerencji w fabryczny system Audi A3 8V?

    Nie, dedykowany moduł IP umożliwia bezprzewodową integrację z MMI 3G bez ingerencji w oryginalny system. Klonowanie ekranu zapewnia dynamiczne wyświetlanie obrazu kamery bezpośrednio na fabrycznym ekranie.

  • Jakie opcje monitorów oferuje zestaw montażowy do Audi A3 8V?

    Zestaw zawiera monitor LCD 5 cali z regulowanymi uchwytami, przyssawką do szyby lub mocowaniem na taśmę 3M. Alternatywy to 4,3-calowy monitor z uchwytem przyssawkowym lub wersja w nakładce na lusterko wsteczne wszystkie z certyfikatem CE.

  • Czy montaż kamery cofania w Audi A3 8V lepiej powierzyć serwisowi?

    Tak, profesjonalny montaż w autoryzowanym serwisie gwarantuje zgodność, bezpieczeństwo i poprawne działanie z systemem MMI 3G. Jest kompatybilny z Audi A3 8V (od wybranych roczników), A4, A5, A6, A7, A8 i Q5/Q7.
