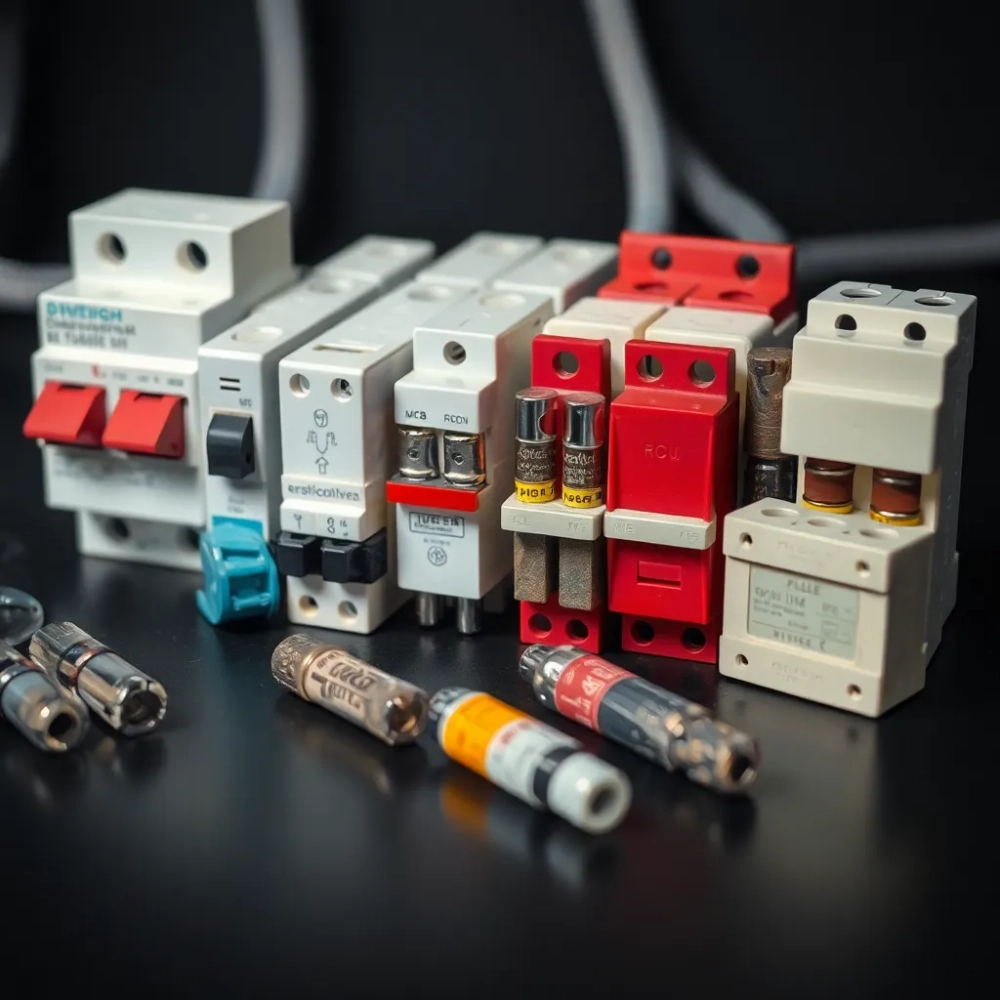

Rodzaje bezpieczników w domowej instalacji elektrycznej

Zastanawiałeś się kiedyś, co tak naprawdę chroni Twój dom przed nagłymi skokami napięcia czy zwarciami? To nie magia, ani tajemne siły, lecz skomplikowany, lecz niewidoczny dla większości system, którego sercem są rodzaje bezpieczników w domowej instalacji elektrycznej. To one, niczym wierni strażnicy, czuwają nad bezpieczeństwem, chroniąc sprzęt elektroniczny i, co najważniejsze, domowników przed potencjalnym zagrożeniem pożarem czy porażeniem. Bezpieczniki to nic innego jak urządzenia, które w razie nieprawidłowości, takich jak przeciążenie obwodu czy zwarcie, automatycznie przerywają przepływ prądu, zapobiegając poważnym konsekwencjom.

• Bezpieczniki topikowe budowa i zastosowanie w domu
• Wyłączniki nadprądowe (bezpieczniki automatyczne) typy i charakterystyka działania
• Wyłączniki różnicowoprądowe (RCD) rola w ochronie przed porażeniem
• Ograniczniki przepięć (SPD) dodatkowa ochrona przed skokami napięcia
• Dobór odpowiednich bezpieczników do konkretnych obwodów domowych
• Główny bezpiecznik jego funkcja i znaczenie dla bezpieczeństwa instalacji
• Wymiana i konserwacja bezpieczników co trzeba wiedzieć?

Z perspektywy doświadczonego elektryka, obserwując rozwój technologii w naszych domach, można dojść do interesujących wniosków dotyczących systemów zabezpieczeń. Rosnąca liczba urządzeń eleKtrycznych, często działających jednocześnie, stawia nowe wyzwania przed instalacjami. Kiedyś, w dobie lamp naftowych i kilku żarówek, zabezpieczenia były proste. Dziś, z inteligentnymi domami, ładowarkami do samochodów elektrycznych i dziesiątkami innych gadżetów, rośnie ryzyko przeciążeń i przepięć.

Poniższa tabela przedstawia pewne aspekty ewolucji zabezpieczeń w domowej instalacji elektrycznej, ukazując, jak zmieniały się potrzeby i dostępne rozwiązania na przestrzeni lat. To jak opowieść o tym, jak technologia doganiała nasze rosnące zapotrzebowanie na energię, chroniąc nas jednocześnie przed jej nieprzewidzianymi kaprysami.

Patrząc na te dane, jasno widać, że zabezpieczenia elektryczne przeszły długą drogę od prostych bezpieczników topikowych do skomplikowanych systemów, które dzisiaj instalujemy w naszych domach. W obliczu coraz większej liczby urządzeń zasilanych energią elektryczną, takich jak ładowarki do pojazdów elektrycznych czy systemy inteligentnego domu, kwestia niezawodności i efektywności różnych bezpieczników w domowej instalacji elektrycznej staje się priorytetem. To nie tylko kwestia wymogu prawnych, ale przede wszystkim zdrowego rozsądku i dbałości o bezpieczeństwo.

Sprawdź Rodzaje instalacji elektrycznych

Warto również zwrócić uwagę na to, że każdy z tych typów zabezpieczeń pełni inną, ale równie ważną funkcję. Wyłączniki różnicowoprądowe (RCD) to nasi cisi bohaterowie, ratujący życie przed porażeniem, natomiast ograniczniki przepięć (SPD) chronią wrażliwą elektronikę przed nagłymi skokami napięcia, które mogą być wywołane np. uderzeniem pioruna. Bezpiecznik główny to zaś fundament, od którego wszystko się zaczyna, zapewniając ogólne bezpieczeństwo całej posesji.

Bezpieczniki topikowe budowa i zastosowanie w domu

Bezpieczniki topikowe to najstarszy, ale wciąż obecny typ zabezpieczeń w wielu domach. Działają na prostej zasadzie cienki drut (topik) umieszczony w ceramicznej obudowie, który topi się i przerywa obwód w przypadku przeciążenia lub zwarcia. Są niezawodne i tanie, ale raz zadziaławszy, wymagają wymiany, co dla wielu bywa uciążliwe. To tak jak z dobrą starą lornetką może i nie ma bajerów, ale działa.

Ich budowa jest banalnie prosta: ceramiczny korpus, wtopiony element topikowy (najczęściej ze stopu ołowiu i cyny) oraz mosiężne stopki. Ten minimalizm to jednocześnie ich siła i słabość. Doskonale chronią przed prądami zwarciowymi o dużej wartości. Głównie są stosowane w starszych instalacjach oraz jako zabezpieczenie urządzeń dużej mocy, gdzie kluczowa jest niezawodność, a nie szybka reakcja.

Powiązany temat Rodzaje instalacji elektrycznych w samochodach

Rodzaje bezpieczników topikowych

• Typ D (gwintowe): Najczęściej spotykane w domach, wkręcane w gniazdo. Posiadają wskaźnik zadziałania kolorowy punkcik, który wypada, gdy topik stopi się.
• Typ C, G (nożowe, cylindryczne): Stosowane rzadziej w instalacjach domowych, częściej w przemyśle lub specyficznych zastosowaniach. Wymagają specjalnej oprawy.

W dzisiejszych czasach ich zastosowanie w nowych instalacjach jest ograniczone, wypierane przez wygodniejsze i bardziej precyzyjne wyłączniki automatyczne. Jednakże ich prostota i odporność na warunki środowiskowe sprawiają, że nadal mają swoje miejsce w niektórych aplikacjach, np. do ochrony obwodów oświetleniowych, gdzie prądy zwarciowe są zwykle niższe.

Wyłączniki nadprądowe (bezpieczniki automatyczne) typy i charakterystyka działania

Wyłączniki nadprądowe, potocznie zwane bezpiecznikami automatycznymi, to prawdziwe gwiazdy nowoczesnych instalacji elektrycznych. Zastąpiły one uciążliwe bezpieczniki topikowe, oferując użytkownikom komfort resetowania obwodu poprzez proste podniesienie „dźwigni”, zamiast nerwowego poszukiwania nowego topika w szufladach. Ich działanie opiera się na dwóch mechanizmach: termicznym i elektromagnetycznym.

Mechanizm działania

• Wyzwolenie termiczne: Oparte na bimetalu, który nagrzewa się i odkształca pod wpływem przepływającego prądu, gdy przekroczy on dopuszczalną wartość przez dłuższy czas (przeciążenie). To taki „cierpliwy” mechanizm, idealny dla prądów rozruchowych.
• Wyzwolenie elektromagnetyczne: Wykorzystuje cewkę, która wytwarza pole magnetyczne wystarczająco silne, aby natychmiastowo rozłączyć obwód w przypadku zwarcia. To jest prawdziwy „sprinter” błyskawicznie reaguje na nagłe i duże skoki prądu.

Typy wyłączników nadprądowych

Krzywe charakterystyczne określają, przy jakiej wartości prądu i w jakim czasie wyłącznik zadziała. Najczęściej spotykane w domach są:

• Typ B: Stosowane do ochrony obwodów oświetleniowych i gniazdkowych, gdzie prądy rozruchowe są niskie (np. lampy, drobne AGD). Zadziałają przy prądzie 3-5-krotności prądu znamionowego.
• Typ C: Idealne do obwodów z silnikami elektrycznymi czy urządzeniami o większych prądach rozruchowych (np. lodówki, pralki). Zadziałają przy prądzie 5-10-krotności prądu znamionowego.
• Typ D: Dla obwodów z bardzo dużymi prądami rozruchowymi (np. spawarki, urządzenia przemysłowe), rzadko spotykane w typowych instalacjach domowych. Zadziałają przy prądzie 10-20-krotności prądu znamionowego.

Dobór odpowiedniego typu bezpiecznika jest kluczowy dla prawidłowego funkcjonowania instalacji. Instalując typ B tam, gdzie potrzebny jest typ C, ryzykujemy częste i niepotrzebne wyłączanie obwodu, co jest frustrujące i niewskazane. To jak jazda sportowym samochodem po bezdrożach. Musi być dopasowanie.

Wyłączniki różnicowoprądowe (RCD) rola w ochronie przed porażeniem

Wyłączniki różnicowoprądowe (RCD) to swego rodzaju "Anioły Stróże" w domowej instalacji elektrycznej. Ich rola jest krytyczna: chronią ludzi przed porażeniem prądem i minimalizują ryzyko pożaru wywołanego upływem prądu. W przeciwieństwie do bezpieczników nadprądowych, RCD nie reagują na przeciążenie czy zwarcie, lecz na niewielką, nawet niewyczuwalną różnicę prądu między przewodem fazowym a neutralnym. Prąd, który "ucieka" z obwodu, przez ciało człowieka lub uszkodzoną izolację, zostaje natychmiast wykryty.

Zasada działania

Działanie RCD opiera się na prostym prawie Kirchhoffa: prąd wpływający do obwodu powinien być równy prądowi z niego wypływającemu. Jeśli RCD wykryje nawet minimalną różnicę (zwykle 30 mA w przypadku ochrony osób), oznacza to, że część prądu ucieka, np. przez dotkniętą osobę. W ułamku sekundy, często poniżej 30 milisekund (ms), wyłącznik odcina zasilanie. To szybciej niż mrugnięcie okiem.

Typy RCD

• Typ AC: Wykrywa prądy różnicowe sinusoidalne przemienne. Najczęściej stosowane w starszych instalacjach.
• Typ A: Wykrywa prądy sinusoidalne przemienne oraz pulsacyjne prądy stałe te, które pojawiają się np. w urządzeniach z elektroniką (komputery, pralki z inwerterem). Jest to obecnie standard w domowych instalacjach.
• Typ F i B: Wykrywają bardziej złożone prądy upływowe (np. z falowników solarnych, ładowarek samochodów elektrycznych). Są to typy do specjalistycznych zastosowań, choć coraz częściej zalecane w nowoczesnych domach wyposażonych w zaawansowane systemy energetyczne.

Standardowo, w domowej instalacji wymagana jest instalacja RCD o czułości 30 mA na obwodach gniazdkowych, w łazienkach oraz na obwodach zewnętrznych. Koszt takiego zabezpieczenia to zazwyczaj około 100-200 zł za moduł, co jest niewielką ceną za życie i zdrowie.

Ograniczniki przepięć (SPD) dodatkowa ochrona przed skokami napięcia

Ograniczniki przepięć (SPD Surge Protective Devices) to cisi bohaterowie, którzy chronią naszą elektronikę przed nagłymi, niszczycielskimi skokami napięcia. Mówimy tu nie tylko o uderzeniach piorunów, ale również o przepięciach spowodowanych przez działania sieci energetycznej (np. załączanie dużych odbiorników, awarie) czy wyładowania atmosferyczne w pobliżu. Bez nich, drogie telewizory, komputery czy inteligentne systemy domowe mogłyby po prostu „wyparować” w ułamku sekundy. Inwestycja w SPD to jak ubezpieczenie: nie widać jej na co dzień, ale w krytycznym momencie okazuje się bezcenna.

Typy SPD i ich zastosowanie

Zazwyczaj zastosowanie SPD opiera się na trójstopniowej kaskadzie ochronnej, która stopniowo „rozładowuje” przepięcie, chroniąc coraz wrażliwsze urządzenia:

• SPD Typ 1 (Klasa B): Montowany na wejściu instalacji, zazwyczaj w złączu kablowym lub głównej rozdzielnicy. Chroni przed bezpośrednimi uderzeniami piorunów. Koszt takiego ogranicznika to kilkaset, a nawet ponad tysiąc złotych, ale jest to absolutna podstawa w domach z dużą ekspozycją na uderzenia piorunów lub w pobliżu linii energetycznych.
• SPD Typ 2 (Klasa C): Montowany w rozdzielnicach podrzędnych, np. na piętrze. Chroni przed przepięciami o mniejszej energii, wynikającymi z wewnętrznych przełączeń w sieci lub jako uzupełnienie ochrony typu 1. Cena to zazwyczaj 200-400 zł za moduł.
• SPD Typ 3 (Klasa D): Najbliżej chronionego urządzenia, często w formie listwy zasilającej z ochroną przeciwprzepięciową. Stanowi ostatnią linię obrony dla wrażliwej elektroniki. Listwy zasilające z SPD kosztują od 50 do 200 zł.

Pamiętajmy, że instalacja SPD to zadanie dla wykwalifikowanego elektryka, ponieważ wymaga odpowiedniego uziemienia i koordynacji z pozostałymi rodzajami bezpieczników w domowej instalacji elektrycznej. Niewłaściwy dobór lub montaż może być gorszy niż brak ochrony. W końcu, co z tego, że masz Ferrari, jeśli nie potrafisz nim jeździć?

Dobór odpowiednich bezpieczników do konkretnych obwodów domowych

Dobór odpowiednich bezpieczników do konkretnych obwodów domowych to podstawa bezpiecznej i efektywnej instalacji elektrycznej. Odpowiedzialny elektryk wie, że „jeden rozmiar nie pasuje do wszystkich”. Indywidualne podejście do każdego obwodu, uwzględniające jego specyfikę i obciążenie, to klucz do długowieczności sprzętu i minimalizacji ryzyka awarii.

Kryteria doboru

• Rodzaj odbiornika: Czy to oświetlenie, gniazdka ogólnego przeznaczenia, czy urządzenia z dużym prądem rozruchowym jak pralka czy zmywarka? Do oświetlenia i standardowych gniazdek wystarczy wyłącznik nadprądowy B10 lub B16. Dla obwodów ze sprzętem AGD o większej mocy, lepszym wyborem będzie C16 lub C20.
• Moc odbiorników: Suma mocy wszystkich urządzeń podłączonych do danego obwodu musi być mniejsza niż maksymalna moc obwodu określona przez bezpiecznik. Przykładowo, obwód 16 A (około 3,6 kW przy 230 V) bez problemu obsłuży komputer, telewizor i lampki, ale podłączenie do niego czajnika i farelki może już być ryzykowne.
• Przekrój przewodów: Kluczowy element! Bezsensowne jest instalowanie bezpiecznika 20 A na przewodzie o przekroju 1,5 mm², który jest przystosowany do maksymalnie 10–13 A. Taki bezpiecznik pozwoli na przepływ zbyt dużego prądu, co spowoduje przegrzewanie się przewodów i ryzyko pożaru, zanim bezpiecznik zadziała. To jak wlewanie zbyt dużo paliwa do małego baku skończy się rozlaniem.
• Rodzaj instalacji: Starsze instalacje, wykonane z przewodów aluminiowych, mają inną obciążalność niż nowoczesne instalacje miedziane i wymagają bardziej ostrożnego doboru zabezpieczeń.

Pamiętaj, że zawsze lepiej jest skonsultować się z doświadczonym elektrykiem, który na podstawie oględzin instalacji i planu obciążeń dobierze optymalne rozwiązania. Tanie „oszczędności” na bezpiecznikach mogą okazać się niezwykle kosztowne w przyszłości.

Główny bezpiecznik jego funkcja i znaczenie dla bezpieczeństwa instalacji

Główny bezpiecznik, często nazywany także zabezpieczeniem przedlicznikowym, to fundament i pierwsza linia obrony dla całej domowej instalacji elektrycznej. Znajduje się zazwyczaj w złączu kablowym lub bezpośrednio przed licznikiem energii elektrycznej. Jego głównym zadaniem jest wyłączenie zasilania całej posesji w przypadku przeciążenia, zwarcia lub innych poważnych awarii, które mogłyby zagrozić bezpieczeństwu całej nieruchomości, a nawet sieci energetycznej.

Fundament bezpieczeństwa

Wiemy, że ilość urządzeń zasilanych energią elektryczną oraz ilość gniazdek w naszym domu jest naprawdę duża. Urządzeń opartych o takie działanie przybywa, więc śmiało możemy mieć pewność, że za jakiś czas może nastąpić niebezpieczne przepięcie. Jest na to sposób, a nazywa się on bezpiecznik główny, który odpowiednio dopasowany będzie zapewniał nam pełne bezpieczeństwo.

Co głównie odpowiadają bezpieczniki w naszym domu? Przede wszystkim ich zadaniem jest wyłączenie obwodu instalacji elektrycznej, kiedy dojdzie do ewentualnego przepięcia. To inaczej po prostu bardzo duże natężenie, którym w pełni zostaje obarczona nasza instalacja elektryczna. W związku z wytwarzaniem dużego napięcia pojawia się także duża ilość ciepła, która bezpośrednio dociera do przewodów pozbawionych izolacji i tworzy zwarcie.

W tym miejscu swoje działanie określają bezpieczniki główne, które wyłączają obieg instalacji domowej, chroniąc wszystkie urządzenia w naszym domu, razem z instalacją elektryczną. Mogłyby być skutki zwarcia? Przede wszystkim należy wymienić awarię zarówno urządzeń elektrycznych, jak i elektronicznych. Narażone jest również prawidłowe funkcjonowanie instalacji elektrycznej po awarii. Najgorszym skutkiem mógłby być ewentualnie pożar, o skutkach którego nie trzeba nikomu bardzo opowiadać.

Odpowiedni dobór wartości głównego bezpiecznika jest kwestią krytyczną i zazwyczaj leży w gestii dostawcy energii elektrycznej lub wykwalifikowanego elektryka. Jest to kompromis między zapewnieniem wystarczającej mocy dla wszystkich odbiorników w domu a ochroną przed przeciążeniem. Wartość ta jest często ustalana na podstawie mocy przyłączeniowej, którą określamy, wnioskując o przyłączenie do sieci elektrycznej.

Wymiana i konserwacja bezpieczników co trzeba wiedzieć?

Wymiana i konserwacja bezpieczników to zadania, które, choć wydają się proste, wymagają wiedzy i ostrożności. Nigdy nie należy podchodzić do nich bez odpowiedniego przygotowania. Praca z instalacją elektryczną to nie przelewki; to niebezpieczne, jeśli nie wiesz, co robisz. Zawsze należy pamiękać, że bezpieka jest najwazniejsza.

Wymiana bezpieczników topikowych

Wymiana bezpieczników topikowych jest stosunkowo prosta, ale wymaga wyłączenia zasilania w całym obwodzie lub w domu. Nigdy nie wymieniaj bezpiecznika topikowego pod napięciem! Upewnij się, że masz bezpiecznik o tej samej wartości prądu znamionowego (np. 10 A na 10 A). Próba założenia "silniejszego" bezpiecznika, np. 20 A zamiast 10 A, to proszenie się o kłopoty. Taki bezpiecznik nie zadziała na czas, a instalacja elektryczna może się przegrzać, prowadząc do pożaru.

Konserwacja wyłączników nadprądowych i RCD

Wyłączniki nadprądowe i RCD nie wymagają wymiany po zadziałaniu, wystarczy je zresetować (podnieść dźwignię). Warto jednak regularnie, np. raz na rok, testować wyłączniki RCD, naciskając przycisk "TEST". Powinny natychmiast zadziałać, odcinając zasilanie. Brak reakcji świadczy o usterce i konieczności natychmiastowej wymiany. To prosta czynność, która może uratować życie.

Kiedy wezwać elektryka?

• Częste i nieuzasadnione zadziałanie bezpieczników (wielokrotne wyłączanie tego samego obwodu).
• Uszkodzenia mechaniczne bezpieczników, rozdzielnicy.
• Wyłączniki RCD nie reagują na przycisk "TEST".
• Wszelkie prace wykraczające poza prostą wymianę bezpiecznika topikowego czy resetowanie automatycznego.

Pamiętaj, że fachowa wiedza i doświadczenie elektryka są bezcenne w utrzymaniu bezpiecznej i sprawnej instalacji elektrycznej. Nie warto ryzykować własnego bezpieczeństwa i majątku dla kilku złotych oszczędności.

Q&A: Rodzaje bezpieczników w domowej instalacji elektrycznej

• Czym różnią się bezpieczniki topikowe od wyłączników nadprądowych?

  Bezpieczniki topikowe działają na zasadzie spalenia się cienkiego drutu w przypadku przeciążenia lub zwarcia i wymagają fizycznej wymiany po zadziałaniu. Są starszym i tańszym rozwiązaniem. Wyłączniki nadprądowe (automatyczne) to nowocześniejsze urządzenia, które po zadziałaniu wystarczy zresetować (podnieść dźwignię), bez konieczności wymiany. Działają na mechanizmach termicznym (na przeciążenia) i elektromagnetycznym (na zwarcia).

• Jaka jest główna funkcja wyłącznika różnicowoprądowego (RCD) i dlaczego jest ważny?

  Główną funkcją wyłącznika różnicowoprądowego (RCD) jest ochrona ludzi przed porażeniem prądem elektrycznym oraz minimalizowanie ryzyka pożaru spowodowanego upływem prądu. RCD wykrywa nawet niewielkie różnice w prądzie między przewodem fazowym a neutralnym, co może oznaczać, że prąd "ucieka" z obwodu (np. przez ciało człowieka). Po wykryciu takiej różnicy, RCD natychmiast odcina zasilanie, zazwyczaj w ułamku sekundy, co jest kluczowe dla bezpieczeństwa życia.

• Do czego służą ograniczniki przepięć (SPD) i jak działają?

  Ograniczniki przepięć (SPD) chronią urządzenia elektroniczne przed nagłymi, niszczycielskimi skokami napięcia, zwanymi przepięciami. Mogą być one wywołane np. uderzeniem pioruna lub innymi zdarzeniami w sieci energetycznej. SPD działają poprzez odprowadzanie nadmiaru energii przepięcia do ziemi, zanim dotrze on do wrażliwych urządzeń, tym samym chroniąc je przed uszkodzeniem. Stosuje się je zazwyczaj kaskadowo, od głównej rozdzielnicy po listwy zasilające.

• Jakie są kluczowe kryteria doboru bezpieczników do poszczególnych obwodów domowych?

  Kluczowe kryteria doboru bezpieczników to: rodzaj i moc odbiorników podłączonych do obwodu (np. oświetlenie, gniazdka, AGD o dużym prądzie rozruchowym), przekrój przewodów w instalacji (musi być dopasowany do wartości bezpiecznika, by zapobiec przegrzewaniu) oraz rodzaj instalacji (np. starsze aluminium vs. nowoczesna miedź). Ważne jest, aby dopasować typ i wartość bezpiecznika (np. typ B dla oświetlenia, typ C dla urządzeń z silnikami) do specyfiki obwodu, by zapewnić skuteczną ochronę i uniknąć niepotrzebnego wyłączania zasilania.
